       高低壓配電柜的安全技術操作流程?

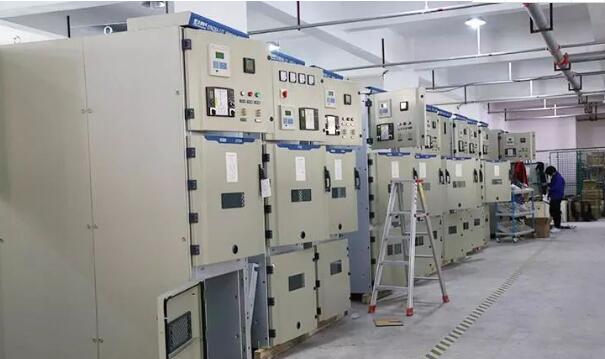

　　高低壓配電柜顧名思義就是電力供電系統中用于進行電能分配、控制、計量以及連接線纜的配電設備，一般供電局、變電所都是用高壓開關柜，然后經變壓器降壓，低壓側引出到低壓配電柜，低壓配電柜再到各個用電的配電盤、控制箱、開關箱，里面就是通過將一些開關、斷路器、熔斷器、按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。俗稱：高低壓開關柜或高低壓電氣成套設備。



　　一、安全技術操作規程



　　1、在全部和部分帶電的盤上進行工作，應將檢修設備與運行設備以明顯標志隔開；



　　2、有電流互感器和電壓互感器的二次繞組應有永久性的、可靠的保護接地；



　　3、在運行的電流互感器二次回路上工作時，應采取下列安全措施：



　?、賴?yán)禁將電流回路斷開；



　?、跒榱丝煽康貙㈦娏骰ジ衅鞫尉€圈短路，必須使用短路片和短路線，禁止使用導線纏繞；



　　③禁止在電流互感器與短路端子之間的回路和導線上進行任何工作。



　　4、在運行中的電壓互感器二次回路上工作時，應采取下列安全措施：



　　①嚴格防止短路或接地；



　　②應使用絕緣工具、戴絕緣手套，必要時在工作前停用有關繼電保護裝置；



　?、劢优R負載時，必須裝有專用的開關和熔斷器；



　?、芏位芈吠娫囼?yàn)時，為防止由二次側向一次反變壓，除將二次回路斷開外，還應取下一次熔斷器；



　　⑤二次回路通電或耐壓試驗前，應通知值班員和有關人員，并派人看守現場，檢查回路，確認無人工作后方可加壓；



　　⑥檢查斷電保護和二次回路的工作人員，未經值班人員許可，不準進行任何倒閘操作。





　　二、配電箱安裝注意事項



　　1、配電箱的標高或垂直度超出允許偏差：是由于測量定位不準確或者是地面高低不平造成的，應及時進行修正。



　　2、配電箱鐵架不方正：在安裝鐵架之前未進行調直找正，或安裝時固定點位置偏移造成的，應用吊線重新找正后再進行固定。



　　3、配電箱（盤）面電具、儀表不牢固、平整或間距不均，壓頭不牢、壓頭傷線芯、多股導線壓頭未裝壓線端子、閘具下方未裝卡片框，螺釘不緊的應擰緊，間距應按要求調整均勻，找平整。傷線芯的部分應剪掉重接，多股線應裝上壓線端子，卡片框應補裝。



　　4、接地導線截面不夠或保護地線截面不夠，保護地線串接，對這些不符合要求的應按有關規定進行糾正。配電箱（盤）內的PE線端子適用于一般公用建筑工程，民用住宅工程不宜使用。



　　5、盤后配線排列不整齊：應按支路綁扎成束，并固定在盤內。



　　6、配電箱（盤）缺零部件，如合頁、鎖、螺釘?shù)龋簯?yīng)配齊各種安裝所需零部件。





　　7、鐵制箱電、氣焊開長孔：應一管一孔，不應用電、氣焊開孔。



　　8、配電箱箱體穩筑周邊縫隙過大：應用水泥砂漿將箱、管筑實牢固。



　　9、木箱外側無防腐、內壁粗糙：應按規定處理。



　　10、配電箱鐵箱內壁焊點銹蝕：應補刷防銹漆。
